货架图纸该如果何设计

时间:2018-12-06 08:40 作者:南京宝德龙货架厂 分享到:

货架是为货物服务的,货物的尺寸大小决定了货架的规格尺寸,我们在做货架图纸设计时首先要考虑厂房结构,然后再考虑货物的重量、体积、各类等,再选定立柱、横梁、层板等材料的参数。常规库房主要采用以下货架设计形势;

1、阁楼式货架;当货物比较零散,每层累计存放200公斤左右,面程不大、高度允许的情况下,我们首先考虑做两层或三层阁楼式货架。如:汽车零配件库房、机械零件厂房等,而4S店一般都在市区,用地比较紧张,做阁楼货架的比例就非常高,(1)、在进货口预留理货区;(2)、预留办公区和发料口;(3)、注意避让落水管和消防栓;(4)、H型钢或水泥柱合理利用。由于阁楼式货架对尺寸要求比较严,一般安全间隙10-15cm,在设计的时候就需要注意以上几个问题。

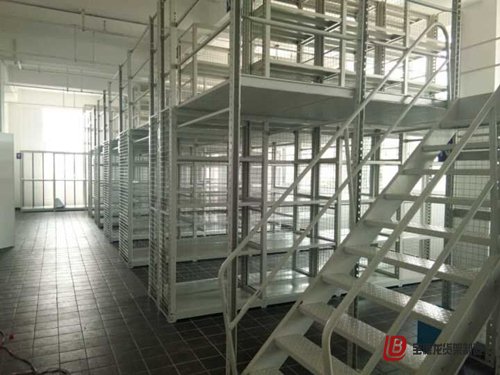

阁楼式货架
2、横梁式货架;当货物整包超过500公斤时,就需要考虑用叉车配合托盘使用放置在横梁式货架上,一般大型工厂使用横梁式货架比较多,在设计横梁式货架布置图之前需要了解以下几个问题;(1)、货物的大小规格尺寸 ,以货物的大小来选择货架的大小。(2)、单包物品的重量和尺寸 选择托盘;(3)、根据货物的高度和叉车举高确定货架的高度。

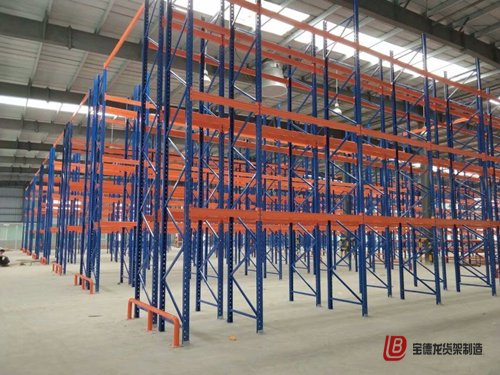

横梁式货架

目前比较常用阁楼式和横梁式货架设计注意事项,看上去很简单,但是十分重要,它决定货架设计是否合理,是否浪费了材料,是否满足了库房使用要求,对定单了成为率也有着决定性作用。
