悬臂式货架的规格与运用

时间:2019-05-22 16:09 作者:南京宝德龙货架公司 浏览: 分享到:

什么样的情况适合做悬臂式货架

1、需要存放的产品是长条形件或者长平板型件,例如:金属管材类、建材类、木质材料类、塑料管材制品等等;

2、有些特殊需要挂起来的工件或者工业半成品,例如:汽车车身、车门机盖等钣金件;



二、悬臂式货架详细规格

通常根据所存放的产品承重以及存储总高度分为四大类,具体如下:

1、轻型悬臂式货架

 轻型悬臂货架通常设计高度H=2000mm以下,单根悬臂承重100kg/臂以下,单组货架总承重不超800kg,行业内主要用常规仓储货架改制而成,没有相对统一的规范,外形各不相同,立柱采用货架柱片式结构,悬臂采用矩管、抱扣梁等,此类货架不适合标准化生产,安装很麻烦,目前市场需求和运用相对较少;

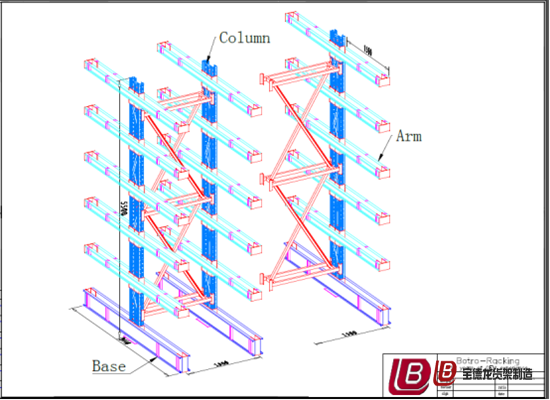

轻型悬臂货架

2、中型悬臂式货架

 中型悬臂货架通常设计高度H=3000mm以下,单根悬臂承重500kg/臂以下,单组货架总承重不超3000kg,行业内统称为200型悬臂货架,立柱采用C型钢双拼,规格为200*60*2.0mm(老式斜八孔型)/200*80*2.5mm(新式圆孔型),悬臂采用C型折弯斜口式/C型对拼斜口式(承重大、悬臂较长时选择后者),此类货架适合标准化生产,目前市场使用很广泛;

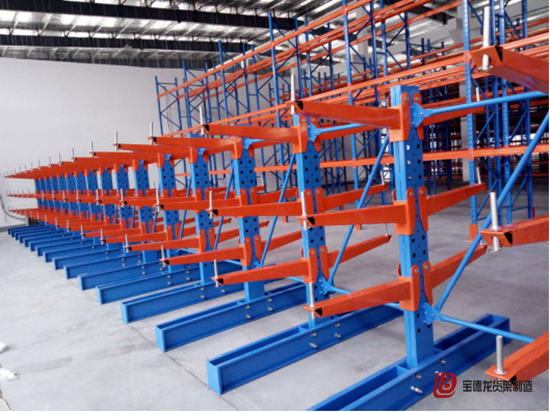

中型悬臂货架

3、重型悬臂式货架

 重型悬臂货架通常设计高度H=7000mm以下,单根悬臂承重1200kg/臂以下,单组货架总承重不超12000kg,行业内统称为300型悬臂货架,立柱采用C型钢双拼,规格为300*90*3.0mm(老式斜八孔型)/300*90*3.0mm(新式圆孔型),悬臂采用C型对拼斜口式,悬臂材料厚度2.0-4.0mm,悬臂柱卡厚度4.0-6.0mm,承重大,单根悬臂长度L=1300mm以下,此类货架适合标准化生产,目前市场使用很广泛,适合大量出口;

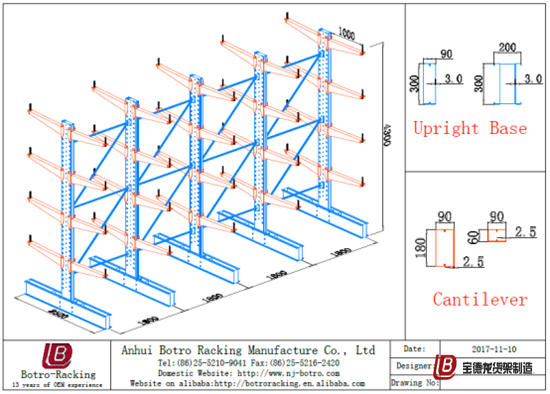

重型悬臂货架

4、超重型H型钢悬臂式货架

 超重型悬臂货架通常设计高度H=9000mm以下,单根悬臂承重1500kg/臂以下,单组货架总承重不超20000kg,行业内统称为H型悬臂货架,立柱采用H型钢,规格:HN200*100mm/HN250*125 mm /HN300*150/mm /HN350*175 mm(圆孔型),悬臂采用H型通常规格:HN150*75mm/HN200*100mm,承重大,单根悬臂长度L=1800mm以下,此类货架使用也很广泛,出口市场很常见,尤其欧美市场居多。

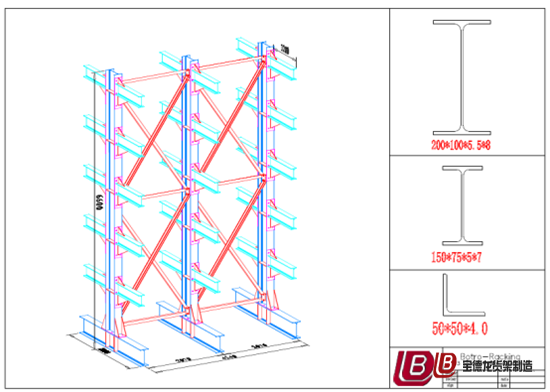

超重型H型钢悬臂货架



三、悬臂式货架的结构与组成

悬臂式货架主体结构为组装式结构,主要包含:立柱、悬臂、底座(单面底座/双面底座)、交叉拉杆、拉杆连接耳片、专用插销、活动挡销、标准件组成;



四、悬臂式货架如何选型

1、根据所存放产品的每层重量以及每组货架总存储总重量选择相应级别的货架;

2、根据存取方式不同来决定,如果是人工存取必然选择中型或者轻型悬臂货架,相反是叉车存取则需要考虑重型悬臂式货架;

3、根据库房的高度和存储空间利用率来判断,高度较高且要求利用率较高时就必然选择重型悬臂式货架,反之则选择中型及以下。
货架厂
非洲客户参观我们货架工厂


以上悬臂货架的规格是由宝德龙仓储编辑,希望可以给大家带来帮助。
