流利条货架的安装图解

时间:2019-05-29 10:06 作者:南京宝德龙货架公司 浏览: 分享到:

流利条货架越来越广泛的得到应用,而流利条货架的安装也成为了困扰客户的问题,下面针对流利条货架的安装做简单的介绍,希望能为广大客户提供一些帮助。

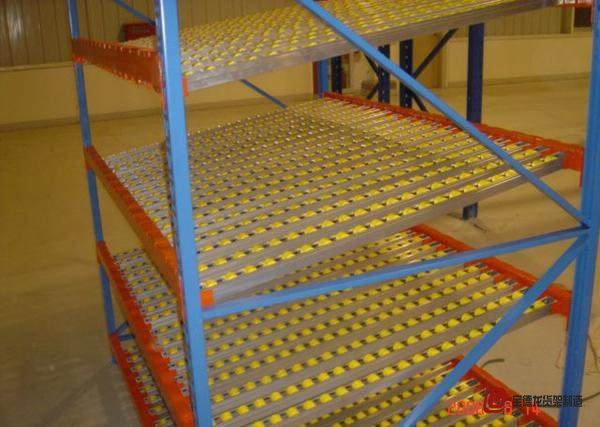

流利条货架

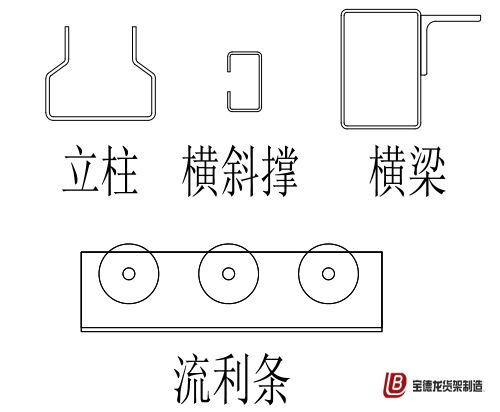

在安装之前需要了解流利条货架主要组成部分:立柱、底脚、横斜撑、前挡梁、后档梁、流利条(由于可选配的配件比较多,这里就不再一一介绍)。各个零部件的连接都是由螺栓连接固定,所以安装过程中需要使用到主要工具有扳手、电动扳手、螺丝刀


1、柱片的安装

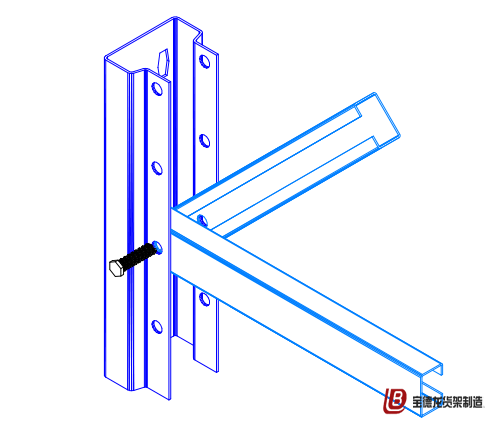

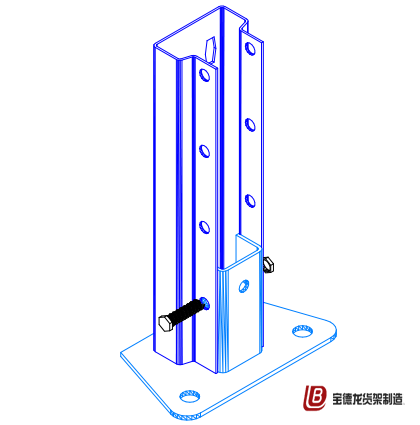

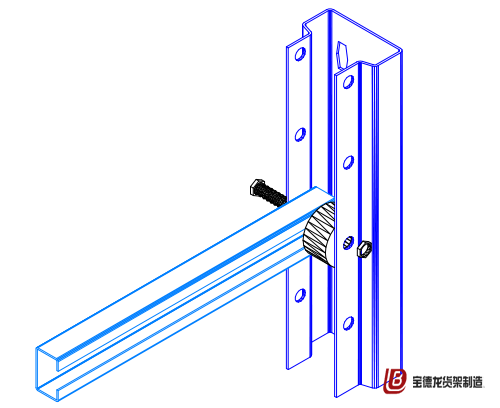

柱片由立柱、底脚、横斜撑组成。横撑水平放置用螺栓固定于立柱侧面孔;斜撑倾斜放置,垂直跨距为600mm,同样固定于立柱侧面孔。
流利条货架
流利条货架
流利条货架
流利条货架

2、横梁的挂接

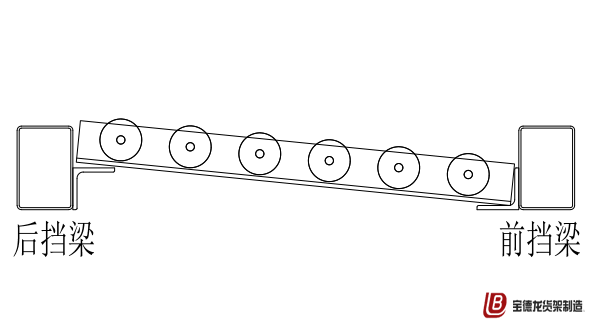

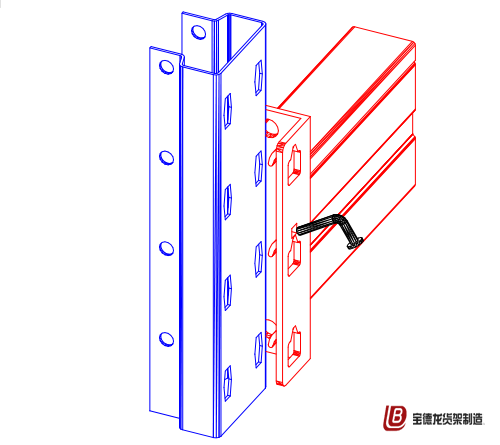

横梁两端焊接有柱卡,柱卡挂扣在立柱上面,然后用安全销固定。这里需要区分前挡梁、后档梁,角钢的上下焊接位置是不同的。
流利条货架
流利条货架

3、流利条的安装

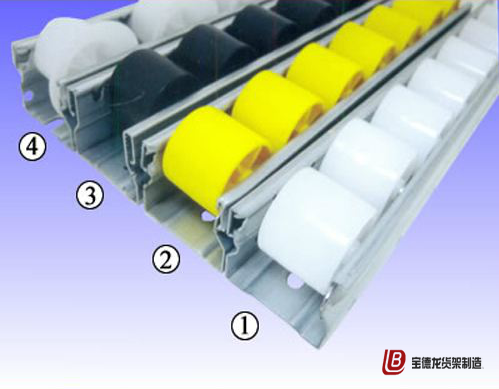

流利条滚轮导轨底面按照一定步距分布有腰型孔,而横梁内侧焊接的万能角钢同样分布有腰型孔,孔与孔对齐,用螺栓连接固定。
流利条货架



4、货架根据种类多种多样,安装方式也都不同


以上流利条货架的安装图解是由宝德龙仓储编辑,希望可以给大家带来帮助。
