宝德龙货架工厂专业生产各类悬臂式货架:单面悬臂货架,双面悬臂货架,重型悬臂货架,悬臂式阁楼货架,电动移动悬臂货架等,下面就由小编带大家了解下货架的结构和生产工艺。

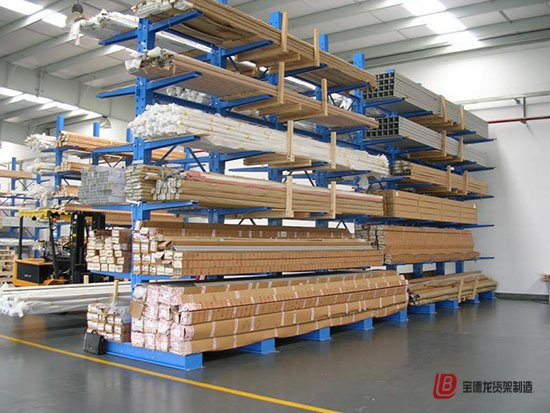

悬臂货架

悬臂式货架的结构:

悬臂式货架:采用专用型材立柱,配高强度悬臂,适用于存放长形物料、环型物料、板材和不规则物料等。前伸的悬臂可以是单面或双面,具有结构轻、载重能力好的特点,单臂承重可达500kg。特别加固的立柱结构,可以承受2000~3000kg压力。设计背拉增加货架整体稳定性,安装简易,配件齐全。组合式结构,专用型材立柱,设计背拉增加稳定型,配高强度悬臂(臂可以为单面或双面),具结构轻巧、载重能力好、空间利用率高;加了搁板后,特别适合空间小,高度低的库房,管理方便,视野宽阔,与托盘货架相比,利用率更高;根据承载能力可分为轻型悬臂式货架、中型悬臂式货架、重型悬臂式货架三种;适合长物料、板材、环型物料和 不规则的货物存储。

悬臂式货架的生产工艺:

悬臂式货架的底座可采用H型钢或专用型材制作。 选用H型钢依据承载的要求相应的选择国家标准钢材。在H型钢上边开与立柱螺栓连接眼,便于与立柱连接。下边焊接连接底板,底板上面开膨胀螺栓眼,便于用膨胀螺栓将货架与地面连接。以固定货架。

悬臂式货架选用专用型材做底座,将两片C型钢背对背的用连接钢板焊接在一起,连接钢板的宽度即是立柱的宽度。两片C型钢焊接完成后在连接立柱位置开连接螺栓眼,便于与立柱连接。边焊接连接底板,便于膨胀螺栓与地面连接。

悬臂货架立柱采用两片C型钢对焊在一起。C型钢以Q235优质带钢为原材料,经轧机线轧成C型钢后,在自动冲床上冲出悬臂连接控,孔间距为140mm。在立柱下方如采用与H型钢连接方式将焊接一块连接钢板。如采用与专用型材连接方式将在立柱下方连接部位开螺栓连接孔。

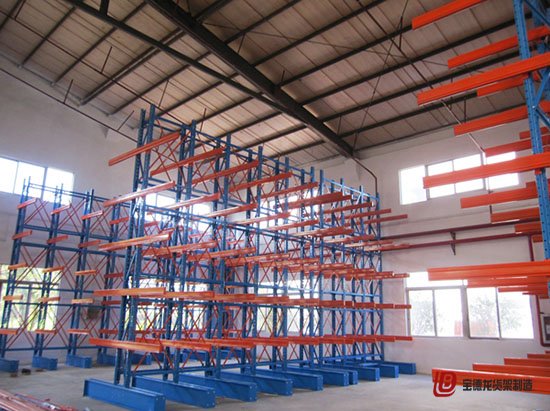

悬臂货架结构

悬臂式货架一般采用两种材料制作:

1、采用方管制作:悬臂式货架根据相应的悬臂层载要求,先选定符合层载要求的方管,切割成需要尺寸,在一头焊接防滑护板,另一头焊接连接U型立柱连接件制作而成。

2、采用C型钢制作:悬臂式货架根据相应的悬臂层载要求,先选定C型钢的规格,选好后将两片C型钢对焊,焊接好后在一头焊接防滑护板,另一头焊接连接U型立柱连接件。

悬臂货架柱片与柱片之间采用连接杆连接,连接杆一般采用矩形管制作。为增加安全和稳定性,在连接杆上加扁铁背拉要专用拉子可将柱片紧紧固定。

所有悬臂货架部件在生产完成后均为半成品,将经最后一道工序喷塑。在喷塑前先进行抛丸机抛丸除油、除锈,再进行喷塑。完成后包装发货。​​​​​​​


以上悬臂货架结构与生产工艺是由宝德龙仓储编辑,希望可以给大家带来帮助。
